绝缘子钢帽拉力试验机

一、产品介绍：

绝缘子钢帽拉力试验机是用于测试绝缘子钢帽抗拉伸性能的设备。它具有高精度、自动化程度高、操作简便等特点，广泛应用于各种拉力测试场合。该试验机通过电机驱动传动装置，使夹具以一定的速度对绝缘子钢帽施加拉伸力，力值传感器实时测量拉力的大小，并将信号传输给控制系统和显示装置，当钢帽达到屈服或断裂时，记录下相应的拉力值和位移等数据，从而得到钢帽的拉伸强度、屈服强度、伸长率等力学性能指标。

执行标准：

JB/T 8178-1999《悬式绝缘子铁帽 技术条件》

GB/T775.3-2006《绝缘子试验方法 第3部分:机械试验方法》

二、技术参数：

MAX试验力：300kN

试验力测量范围：2% - 1**%

试验力测量精度：±1% FS

位移测量精度：±0.01mm

加载速度：0.01 - 500mm/min

试验空间：500-1000mm

夹持方式：自动夹紧

数据采集频率：≤10Hz，

电源要求：AC 220V，50Hz

重量：约1900kg

三、设备组成部分

1、主机部分：包括机身框架、工作台、传动装置等，为试验提供稳定的支撑和动力传输。机身框架通常采用高强度钢材焊接而成，具有足够的刚度和稳定性，以承受试验过程中的大力值。

2、夹具系统：根据绝缘子钢帽的形状和尺寸设计专门的夹具，确保在试验过程中钢帽能够被牢固地夹持，且力能够均匀地传递到钢帽上，避免出现局部应力集中而导致试验结果不准确。

3、测力系统：由力值传感器、放大器和显示仪表等组成，力值传感器是关键部件，它能够将作用在钢帽上的拉力精确地转换为电信号，经过放大器放大后在显示仪表上显示出实时的拉力数值，测力精度通常较高，一般能达到 ±1% 以内。

4、控制系统：可实现对试验过程的自动化控制，包括设定试验参数（如加载速度、试验终止条件等）、控制电机的运行、数据采集和处理等功能。具备数据存储、打印报表、曲线绘制等功能，方便试验人员对试验结果进行分析和管理。

四、设备主要功能介绍：

1、绝缘子钢帽破坏性拉伸试验----钢帽断裂

2、非破坏性抽检试验----设定载荷保载30s

3、扭转符合试验模块-----测试钢帽抗扭性能

4、添加相关辅具---可做压缩、弯曲试验

五、绝缘子钢帽机械拉伸破坏试验方法如下：

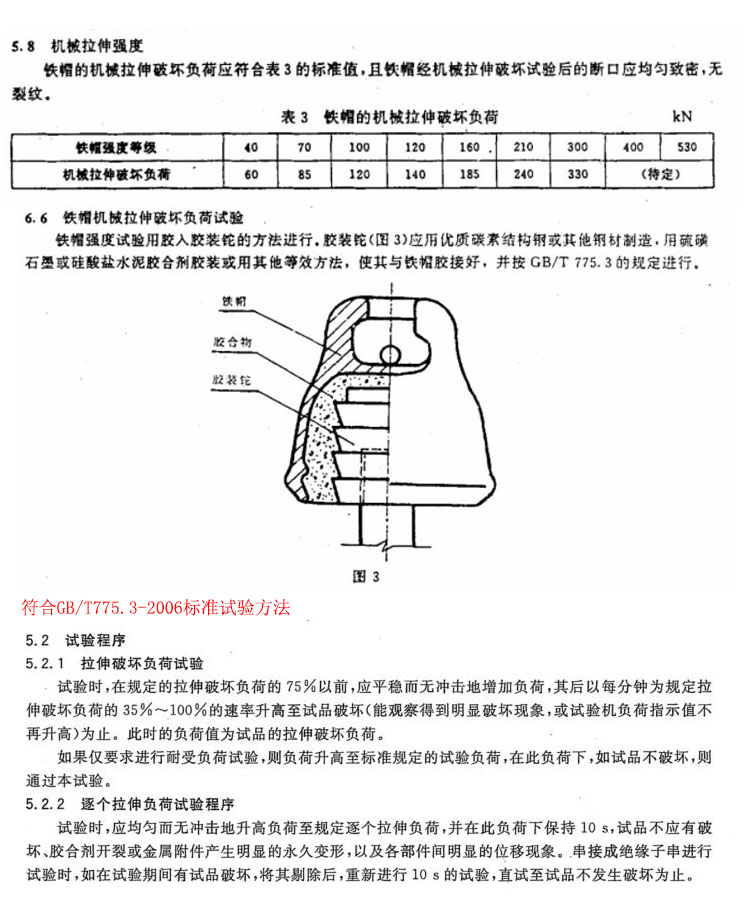

绝缘子钢帽试样如图所示：

六、应用领域

主要应用于电力行业的绝缘子生产企业、电力检测机构以及相关科研单位等。在绝缘子生产过程中，用于对钢帽进行质量控制和性能检测，确保钢帽的拉伸强度等力学性能符合相关标准和产品设计要求；在电力检测机构和科研单位中，用于对不同类型、不同规格的绝缘子钢帽进行力学性能研究和试验分析，为绝缘子的优化设计和产品升级提供数据支持。
