金属薄板扩孔率试验机

一、设备概述：

金属薄板扩孔率试验机主要用于金属薄板和薄带的工艺性能试验，检验薄板和薄带扩孔率，满足GB/T24524-2009《金属材料薄板和薄带扩孔试验方法》和GB/T15825.4《金属材料薄板成形性能与试验方法 扩孔试验》的标准要求制定，本标准规定了一种测定厚度为1.2 mm-6.0mm、宽度≤90mm的金属薄板和薄带极限扩孔率的试验方法。

二、技术参数:

1、试样板材厚度：1.2~6mm

2、试样板材宽度：90-150mm

3、最大试验力：300kN

4、最大压边力：200kN

5、冲压力测量精度：±1%

6、压边力测量精度：±5%

7、扩孔力精度：±1%

8、凸模垂直度：≤0.05mm

9、凹模凸模同心度：≤0.1mm

10、扩孔率：300%

11、凸模最大行程：70mm

12、凹模加紧行程：45mm

13、凸模速度范围：2-100mm/min(任一速率恒率控制)

14、凸模位移精度：±0.01mm

15、凸模、凹模和压边圈用磨具钢不少于HRC55

三、设备的性能优点：

1、试验机采用自动方式控制试验力的加载，操作方便简捷;

2、负荷传感器测量试验力，示值准确可靠;具有控制精度高、测量精确度高、应用范广等特点;

3、计算机按国标试验要求控制试验过程，屏幕显示各类试验数据，绘制试验力-时间等曲线，曲线自动数据处理;

4、具有完整的文件操作及数据存储功能，便于用户数据处理;

5、打印机打印试验报告;

6、具有完整的安全保护装置；

7、当试验力超过每档大试验力的2%-5%时，过载保护，系统卸荷;

8、当位移达到前后极限位置时，行程保护，电机停机。

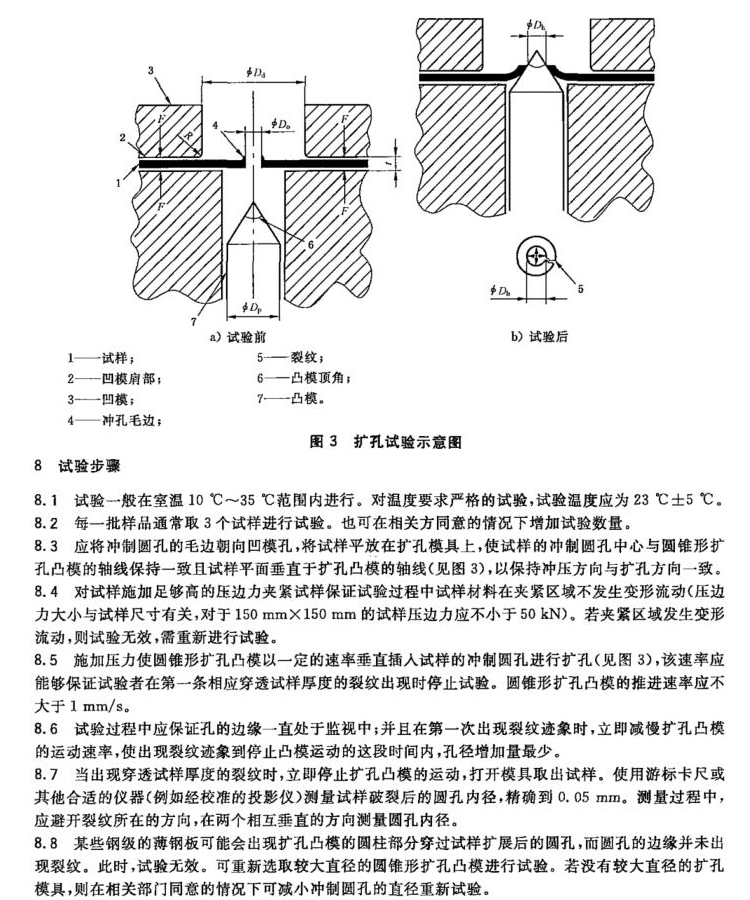

四、试验方法介绍：符合GB/T24524-2009标准
