新型SP2215奥氏体耐热钢室温变形试验机一般指电子万能试验机，是针对该此类钢材在室温情况下进行压缩、拉伸和弯曲变形试验，研究其在室温变形后的显微组织、显微硬度和强度等变化。
试验目的：
通过使用电子万能试验机对新型SP2215奥氏体耐热钢开展室温压缩、拉伸和弯曲变形试验，系统研究其在不同变形方式及变形程度下的显微组织演变规律、显微硬度变化特征和强度性能变化趋势，为新型SP2215奥氏体耐热钢的加工工艺优化和工程应用提供数据支撑与理论依据。
试验方法
（一）压缩试验

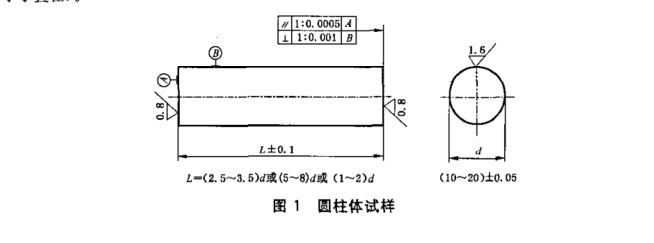

压缩试验试样
1. 将圆柱形压缩试样（直径10mm、高度15mm）精准置于电子万能试验机上下压板中心，调整试验机参数，设定下压速率为1mm/min，确保加载轴线与试样轴线重合。
2. 分别开展10%、20%、30%、40%、50%五个梯度变形量的压缩测试，每个变形量设置3组平行试样。试验全程实时记录载荷 - 位移曲线，同步监测试样变形状态，确保数据采集完整、准确。
（二）拉伸试验

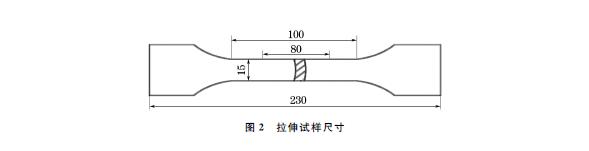

1. 将标准拉伸试样（标距段直径6mm、长度30mm）牢固安装于电子万能试验机夹头，通过夹具微调功能保证试样轴线与加载轴线同轴度误差＜0.5°，设定拉伸速度为1mm/min。
2. 依次完成10%、20%、30%、40%四个变形量的拉伸试验，每组变形量配置3个平行试样。试验过程中高频采集力值、位移数据，采样频率不低于100Hz，确保力学性能参数完整记录。
（三）弯曲试验

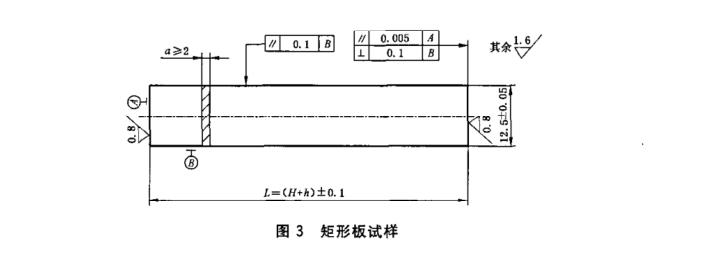

1. 将矩形弯曲试样（宽度10mm、厚度5mm、长度80mm）平稳放置于弯曲试验支座，精确调整加载压头位置，使压头中心线与试样几何中心偏差≤0.2mm，设定弯曲速率为10(°)/min。
2. 按20°、40°、60°、80°、100°、120°、140°、160°、180°九个角度梯度开展弯曲测试，每个角度重复试验3次。试验期间实时记录载荷变化曲线，同步观察试样表面裂纹萌生与扩展情况。
