挂锁拉伸剪切试验机

一、产品介绍：

挂锁拉伸剪切试验机是一种专门用于测试挂锁（如门锁、箱包锁等）在拉伸和剪切力作用下性能的专用设备。它主要用于评估挂锁的机械强度、耐用性及安全性，确保其在实际使用中能承受外力作用而不易损坏或失效。

执行标准：

QB/T1918-2011《挂锁》

GB/T8380-2007《挂锁通用技术条件》

二、主要功能及测试项目：

拉伸测试：模拟挂锁在受到轴向拉力（如被强行拉扯）时承受能力，测量其最大抗拉强度，变形量或断裂点。

剪切测试：检测挂锁在横向剪切力（如锁梁受到侧向压力）下的抗剪切性能，评估锁体或锁梁的刚性及抗变形能力。

综合力学性能测试：可结合动态或静态载荷，测试挂锁的疲劳寿命，弹性模量等参数。

三、技术参数：

试验力：20kN

试验力测量范围：0-20kN

试验力准确度：±0.5%

变形分辨力：0.01mm

位移测量精度：0.01mm

横梁位移速度：0.05mm/min--300mm/min无级调速

速度精度：±1%

试验速度：0-15mm/min

锁梁抗拉力范围：0.68-11.76kn

试验空间： 宽度大于600mm; 压缩空间大于1000mm

横梁移动行程(不含夹具) ：1400mm

四、功能特点:

1、主机采用高钢度门式框架结构,强度高、变形小;

2、采用进口高精度滚珠丝杠,传动高效平稳;

3、传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;

4、采用交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置,调速比可大1:100000;

5、夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;

6、特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影响。

五、结构组成

主机框架：通常由高强度钢材制成，具有良好的刚性和稳定性，能够承受测试过程中产生的较大作用力，确保测试数据的准确性。

加载系统：包括电机、丝杠、液压泵、液压缸等部件，负责产生和控制拉伸或剪切力的大小。电机提供动力，丝杠将旋转运动转化为直线运动，实现加载；液压系统则通过液压油的压力推动活塞产生加载力，其加载平稳且能够提供较大的力值。

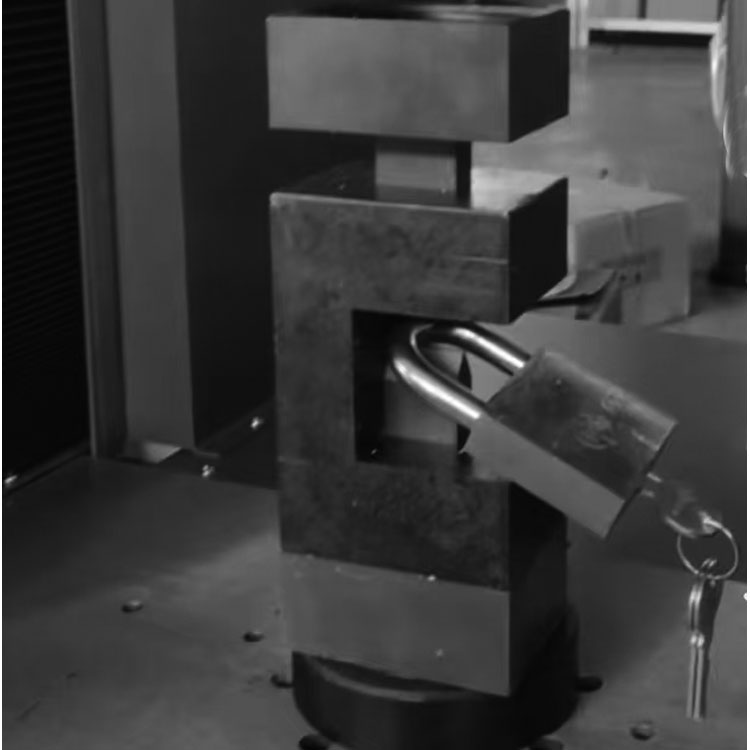

夹具装置：专门设计用于固定挂锁，根据挂锁的不同形状和尺寸，配备多种可更换的夹具，确保在测试过程中挂锁能够牢固地固定在试验机上，且受力均匀。

测量系统：包含力传感器、位移传感器等。力传感器用于精确测量施加在挂锁上的拉伸力或剪切力大小，位移传感器则测量挂锁在受力过程中的变形量，这些数据将实时传输到控制系统进行显示和分析。

控制系统：操作人员通过控制系统设定试验参数，如加载速度、目标力值等。控制系统根据设定参数控制加载系统的运行，并实时采集和处理测量系统的数据，显示试验曲线（如力 - 位移曲线），试验结束后还能对数据进行存储、分析和打印报告。
