金属材料管卷边扩口试验机

一、产品介绍

金属材料管卷边扩口试验机主要用于测试金属管材的卷边和扩口性能，通过模拟实际加工和使用过程中的受力情况，评估金属管材在卷边、扩口操作下的变形能力、抗开裂性能等指标。

金属材料管扩口试验机可以通过测量扩口力、扩口角度和扩口半径等参数，提供关于管材的扩散性能、抗拉强度和断裂韧性的数据，符合相关国家标准与行业规范。

执行标准：

GB/T242-2007《金属管 扩口试验方法》

GB/T245-2008《金属管 卷边试验方法》

二、主要功能：

1、卷边试验：通过施加一定的卷边力和卷边直径，测量卷边后的钢管变形和应力，评估其卷边性能、卷边强度和卷边刚度。

2、扩口试验：通过施加扩口力，测量扩口后的外径变化，评估管材的扩口性能、扩口强度和扩口刚度。

3、更换相关辅具，可做压扁试验、压缩试验、扩张试验等力学试验机

三、金属材料管卷边扩口试验机技术参数:

试验力：1000kN；

试验力测量范围：4%～1**%FS

示值相对误差：≤±1.0%

试验力分辨力：1/200000

加荷速率：600N/s～60kN/s可调

试验空间：800x300x600mm /可定制

活塞行程：300mm

加载速度：0.5～60mm/min

扩口模具：圆锥形顶芯角度30°、45°、60°

卷边压头尺寸：多种规格可选，适配不同管径管材的卷边试验。

管、环试件尺寸

管材外径：D6mm～D168mm；壁厚a/T,2mm～16mm；

承载板：300x400mm；400x400mm/可定制

电源电压：380V  50Hz

注：上述参数可根据客户需求定制

四、工作原理

（一）扩口试验原理

将金属材料管试样一端固定在夹具中，另一端插入扩口模具内。加载系统通过传动机构推动扩口模具，以设定的速度和力对管材端口施加径向压力，使管材端口逐渐扩张。力传感器和位移传感器实时采集试验力和管材扩口的位移数据，传输至控制系统。当达到预设的扩口程度或管材出现破裂等失效情况时，试验停止，控制系统记录试验数据并进行分析，判断管材的扩口性能是否符合标准要求。

（二）卷边试验原理

把金属材料管试样放置在卷边工装的支撑装置上，调整卷边压头至合适位置。加载系统驱动卷边压头向下运动，对管材端口施加压力，使管材端口边缘产生卷曲变形。在卷边过程中，传感器实时监测试验力和管材变形位移，控制系统根据预设参数控制加载过程。试验结束后，通过观察金属材料管卷边部位的变形情况、是否出现裂纹等，结合试验数据评估管材的卷边性能。

五、试验方法

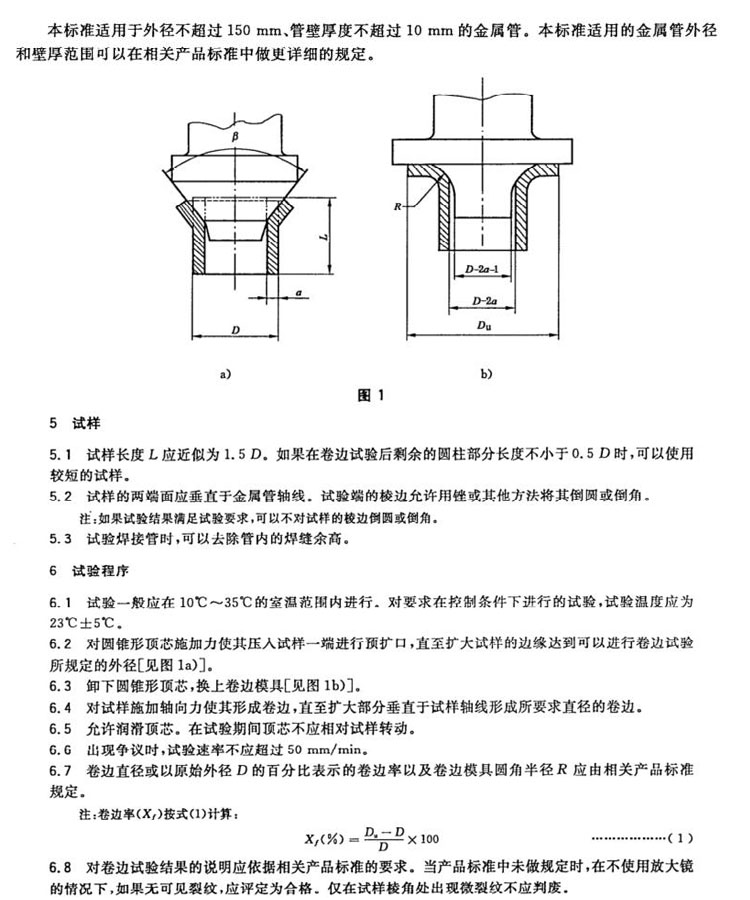

卷边试验：符合GB/T245-2008标准：

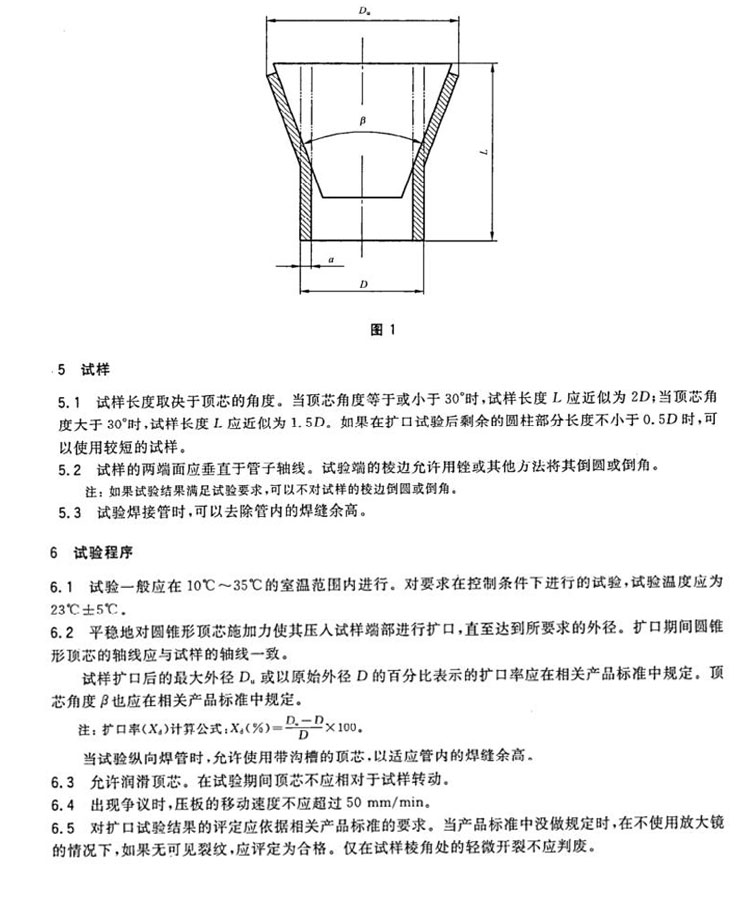

扩口试验：符合GB/T242-2007标准
