轻质隔墙板抗弯折试验机

一、产品介绍：

轻质隔墙板抗弯折试验机是用来测定隔墙板、外墙内保温板等非金属材料薄板抗弯折力的试验设备。该机根据GB/T 30100-2013《建筑墙板试验方法》与JG/T 169-2016《建筑隔墙用轻质条板通用技术要求》等试验方法的要求进行设计制造，配置不同的夹具支座来做不同的试验，如抗压、抗弯、抗折等。

执行标准：

GB/T 30100-2013《建筑墙板试验方法》

GB/T 169-2016《建筑隔墙用轻质条板通用技术要求》

JG/T 159-2004《外墙内保温板》

二、工作原理：

采用三点或四点弯曲试验方法，通过对轻质隔墙板施加垂直于板面的集中或均布载荷，使隔墙板产生弯曲变形，直至达到破坏状态或达到规定的变形量，记录试验过程中的载荷和变形数据，以此来评估隔墙板的抗弯折性能。

三、技术参数:

1、试验力：10KN 20KN

2、试验机级别：1级

3、负荷测量范围：1%:1**% FS

4、示值相对误差：±1%

5、试验力分辨率：1/±500000FS(全程分辨率不变)

6、变形测量范围：0.2%~1**

7、有效试验宽度：800mm(根据客户需求定制)

8、有效拉伸空间：1000mm

9、电源电压：~220V±10% 50Hz

10、机器功率：400W

11、隔墙板抗弯试验机尺寸(LWH)：约600x1200x2100mm

注：上述参数可根据客户需求定制

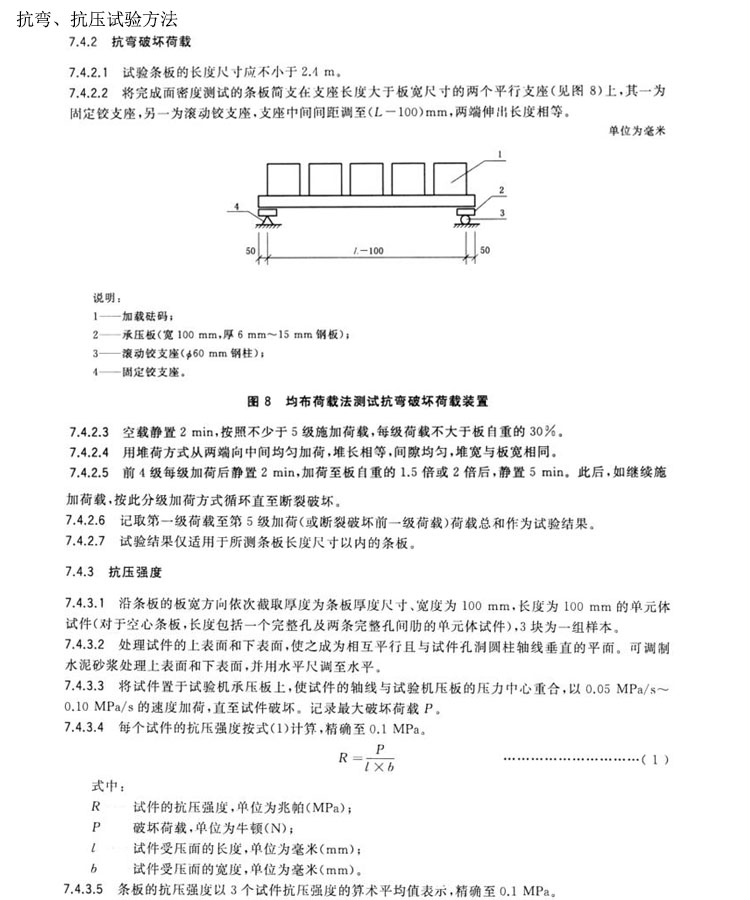

四、轻质隔墙板材抗弯、抗压试验方法：符合G/T 169-2016标准

五、安全防护措施

(一)机械防护

在试验机周围设置防护围栏，防止操作人员在试验过程中接触到运动部件。防护围栏采用高强度的金属材料制作，具有良好的防护性能。

(二)电气防护

设备的电气系统采用接地保护和漏电保护装置，确保操作人员的人身安全。同时，电气控制柜具备良好的密封性和防尘、防潮性能，保证设备的稳定运行。

(三)过载保护

在加载系统中设置过载保护装置，当试验力超过设定的安全范围时，自动停止加载，防止设备损坏。

(四)限位保护

在加载装置和移动部件上设置限位开关，当部件运动到极限位置时，自动停止运动，避免发生碰撞和损坏。
