焊接钢轨静载弯曲试验机

一、产品阐述：

焊接钢轨静载抗弯试验机是用来检测焊接钢轨静弯力学性能的设备。主要用于测试焊接钢轨接头的MAX承载力、破坏试验力、挠度变形等力学性能。该设备通常采用电液伺服系统，具有高精度测量和稳定的四立柱框架结构，能够满足高强度的测试需求。

执行标准：

TB/T3276-2011《高速铁路用钢轨》

TB/T1632.2-2014《钢轨焊接 第2部分：闪光焊接》

TB/T1632.3-2014《钢轨焊接 第3部分：铝热焊接》

TB/T1632.4-2014《钢轨焊接 第4部分：气压焊接》

TB/T1632.1-2014《钢轨焊接 第1部分：通用技术条件》

TB/T2344-2012《43kg/m～75kg/m钢轨订货技术条件》

二、技术参数：

1、试验力：3000kN

2、试验力测量范围：2%~100%F.S

3、试验力示值相对误差：≤示值的±0.5%

4、试验力分辨力：1/±300000

5、应力速率误差：≤±5%

6、等速应力控制范围：2~60N/mm2·S

7、等速应变控制范围：0.00025/s~0.0025/s

8、应变速率误差：≤±5%

9、位移分辨力：0.01mm

10、活塞有效试验行程：≥250mm

11、四立柱跨度(LW)：1100x610mm

12、静弯支座：圆弧半径R=100mm±5mm，中心距离1000mm±5mm

13、静弯压头：圆弧半径R=300mm±5mm，宽度75mm；压头硬度HRC50~55

14、加载速度：600N/s~80kN/s; 0.7mm/s~1.2mm/s；计算机自动控制显示

三、工作原理：

焊接钢轨静载抗弯试验机通过液压系统施加负载，模拟钢轨在静载条件下的弯曲情况。能够测试钢轨在静载条件下的承载能力、破坏力和变形情况，从而评估钢轨的力学性能和耐久性。设备通常配备高精度的传感器和智能测控仪表，确保测试结果的准确性和可靠性。

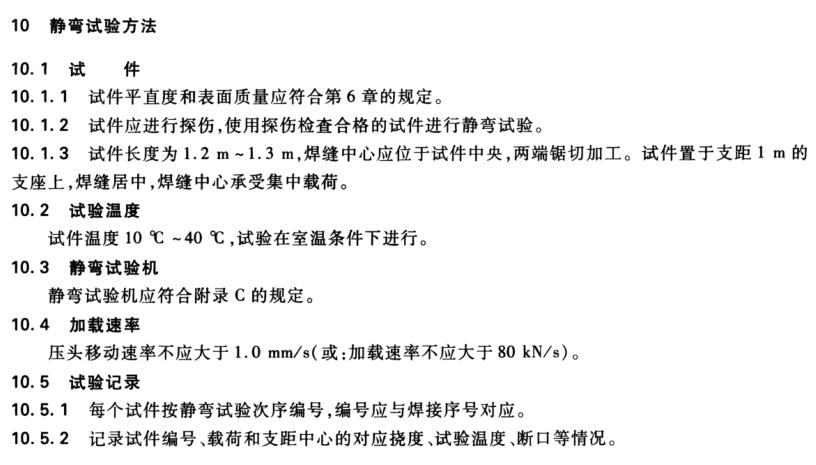

四、试验方法：符合TB/T2344-2012《43kg/m～75kg/m钢轨订货技术条件》
