混凝土管片拉拔测试仪怎么做试验/检测步骤

抗拔试验方法

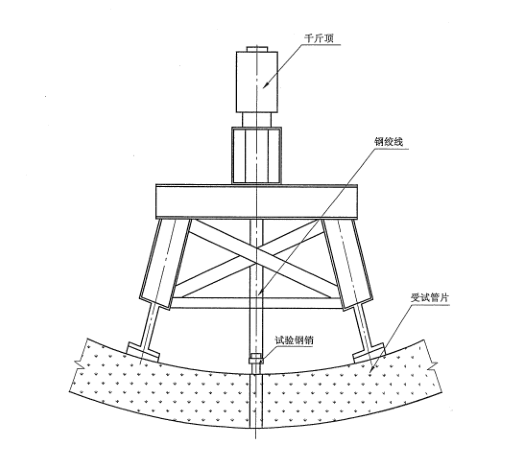

1试验仪器安装


2试验仪器技术要求


仪器名称 技术指标
里程 分度值 精度
荷载测试系统 500KN 0.5KN 1%
读数显微镜 10mm 0.01mm 0.01mm
百分表 30mm 0.01mm 1级
电子秒表 >2h 1s 1s
油压千斤顶 500KN能保证连续加载

3加荷方法

将拉力螺杆旋入管片灌浆螺栓套中,再将管片置于拉力架里,并使螺杆与拉力架用螺丝连接后,整体放置在支承架上,支承架承托着管片两侧,当千斤顶轴心升起时,拉力架带动螺杆向下拉,拉力螺杆通过螺栓套内螺牙传递力带动螺栓套向外拉拔,以测试灌浆孔螺栓套的zui大抗拔力。
4试验方案
1.将管片平稳安放在试验架上,将拉力螺栓杆旋入灌浆孔中;
2.将拉力螺栓杆用钢绞线与千斤顶连接;
3.安装测量传感器,开始加载测试;
5在拉力架下方安放2个行程为50mm的百分表,当螺栓套受力时,百分表的读数显示螺杆的位移量;当百分表读数突然增大,压力不再上升,说明螺栓套对拉力螺杆的嵌裹力或混凝土对螺栓套及拉力螺杆的握裹力已被破坏。
6荷载分级和持续时间
采用分级加荷方式。当荷载小于正常使用短期荷载检测值时,每级荷载为该荷载载值的20%;当荷载大于该短期荷载值时,每级荷载为该荷载值的10%;当荷载接近承载力荷载检验值时,每级荷载为承载力检验荷载设计值的5%;每级恒载时间不低于3min。
记录在不同抗拔力下灌浆孔螺栓的位移量。当位移突然增大传感器读数不再增加、螺栓周围混凝土破坏时的荷载即为zui大抗拔力。


更多关于这款设备的新信息请关注济南旭联仪器官网,或者联电垂询:0531-85966136,24小时移动电话:15966628811(微信同步)
