YKW-600型钢管扩口试验机简介/参数/报价

       一、产品简介

  钢管扩口试验机适用于圆形横截面的铜管塑性变形能力的测定,检查和显示管材是否有可见性裂痕。金属管扩口试验是检验金属管由径向扩张到规定直径的变形性能,并显示其缺陷的一种试验方法。
  钢管扩口试验机适用于外径不超过150mm(有色金属管不超过100mm)、管壁厚度不超过10mm的圆形横截面金属管扩口塑性变形能力的测定,适用于无缝和焊接金属管。也可与用户协商非标准规定外径和壁厚的扩口试试验。

  二、试验原理

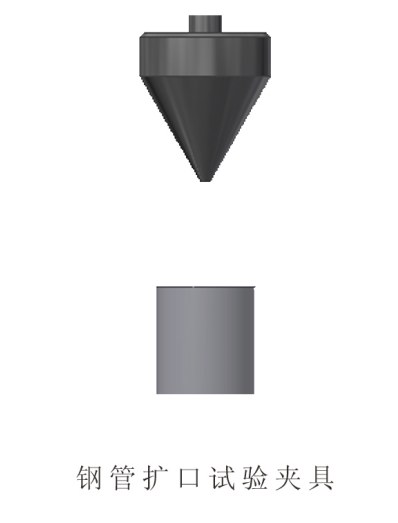

  用圆锥形顶芯扩大管段试样的一端,直至扩大端的zui大外径达到相关产品标准所规定的值。钢管扩口试验机的扩口附具(圆、锥形顶芯)一般有30度、45度、60度。
  根据不同的试验对象大致可分为两种类型:
  1)对于无缝钢管的扩口试验一般选用液压式扩口试验机
  2)对于有色金属管的扩口试验要选用电子式扩口试验机

   钢管扩口试验机quan面符合:
  GB/T246-1997《金属管 压扁试验方法》
  GB/T242-1997《金属管 扩口试验方法》
   GB/T245-1997《金属管 卷边试验方法》
  GB/T2611-1992《试验机通用技术要求》等国家标准。


  三、设备结构介绍
  主机

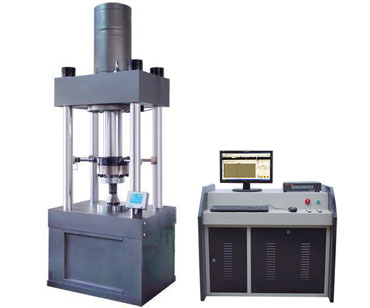

  钢管扩口试验机采用油缸上置、四立柱框架结构,双向油缸,密封性好,精度高,一致性好;试验空间位于上横梁和工作台之间,结构紧凑合理,维护使用方便等优点。
  液压系统
  油箱内的液压油通过电机带动油泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。钢管扩口试验机计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。
  电气测控系统
  (1)伺服控制油源采用基于PCI技术的内置式控制器,保证了该试验机可以实现试验力、试样变形和加载力的闭环控制,可实现等速试验力、等速载荷循环等试验。
  (2)钢管扩口试验机试验结束时,可手动或自动高速返回试验初始位置。
  (3)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
  (4)具有网络传输接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。
  软件界面呈现
  (1)实时测量与显示试验力及峰值、速率等各信号;
  (2)实现负荷-变形,负荷-位移等多种试验曲线的实时屏幕显示,可随时切换观察,曲线的放大与缩小非常方便
  (3)钢管扩口试验机具备试验参数的计算机存储、设定、加载等功能,调零、标定等操作都从软件上进行,各参数可方便的进行存储和调入.
  安全保护装置
  (1)当试验力超过zui大试验力的2%-5%时,过载保护,系统卸荷。
  (2)当活塞达到上极限位置时,行程保护,油泵电机停机。


   四、技术参:1

    1.机型 钢管扩口试验机YKW-600
    2.试验力(KN) 600
    3.测力范围 4%-100%FS
    4.试验力分辨率 0.01KN
         5.试验空间(mm) 600

         五、技术参数2

      1.试验行程 300mm
    2.油泵压力 30Mpa
    3.试样直径(mm) 无缝管≤150mm  有色金属管≤100mm
    4.试样壁厚(mm) ≤10mm圆形横截
    5.顶芯角度 30° 45° 60°
         另有钢管压扁试验机,钢管拉伸试验机销售,电话0531-85966136,业务在线qq:2235988564,24小时移动电话15966628811.(微信同步)
