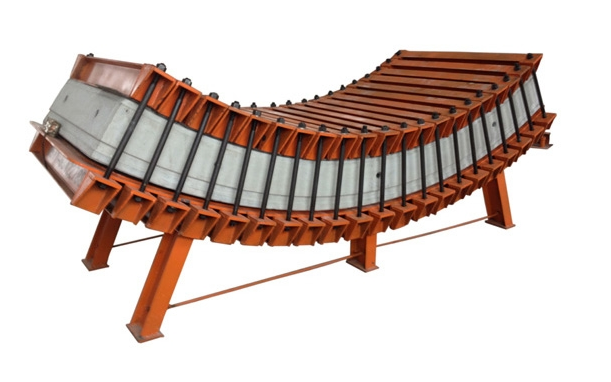

YLG-2.5管片捡漏测试仪介绍/参数/图片

        功能用途

  YLG-2.5管片捡漏测试仪主要用于检测在一定压力下,管片承受水压的能力,为管片的耐久性提供依据,符合国标GB/T22082-2008《预制混凝土衬砌管片》,CJJ/T164-2011《盾构隧道管片质量检测技术标准》。

  主要技术参数1:

  1.YLG-2.5管片捡漏测试仪zui大水压:2.5MPa

  2.水压分度值:0.05MPa

  3.精度:1.6级

  4.电子秒表>3h

  5.加压水泵:可以保证连续加载。

  主要技术参数2:

  1.加压泵1只

  2.进水口4个

  3.密封框 1个

  4.排气阀1个

  5.YLG-2.5管片捡漏测试仪尺寸:约2800mm×1800mm×1580mm



  捡漏试验方法

  3.1捡漏试验架

  捡漏试验架要求:YLG-2.5管片捡漏测试仪用于固定管片的支承座均采用刚性支座,紧固件螺杆及试验架钢板有足够的刚度,密封面与管片紧密接触,结合处橡胶密封垫密封,进水口均匀分布在承水压面的轴线上,标准块捡漏试验时进水口不小于4个。

  3.2管片渗漏检验装置

  1.YLG-2.5管片捡漏测试仪应采用刚性支座,恒压件、紧固螺杆及检验架钢板应有足够的刚度。

  2.渗漏检验装置应将混凝土管片外弧面等分为三个检验区域,每个检验区域应分别布置进水孔和排气孔。检验架钢板与管片外弧面之间应采用橡胶密封垫密封,橡胶密封垫应沿三个检验区域边界布置。橡胶密封垫距离管片侧边不应大于100cm

  3.混凝土管片在检验台上应安放平稳,密封橡胶垫应紧贴在管片外弧面上,管片内弧面与横压件间应垫放橡皮条。管片内弧面宽度方向上的恒压件应采用紧固螺栓与下支撑座上的恒压件链接,用扭矩扳手从中间开始向两边逐级对称拧紧。

  3.3管片捡漏标准

  YLG-2.5管片捡漏测试仪技术指标应符合下表规定

  仪器名称 技术指标

  量程 分度值 精度

  压力表 2.5Mpa 0.05Mpa 1.6级

  电子秒表 >3h 1s 1级

  加压水泵 能保证连续加压

  3.4试验方法

  渗漏检验前,应首先安装链接好渗漏检验装置,打开泄压排水孔,接通进水阀门,注入自来水,当泄压排水孔排水时关闭泄压排水孔,启动加压水泵,分级施加水压。检验应符合下列步骤:

  YLG-2.5管片捡漏测试仪按0.05Mpa/min的加压速度,加压到0.2Mpa,稳压10min,检查管片的渗漏情况,观察侧面渗透高度,作好记录;

  继续加压到0.4Mpa、0.6Mpa.....,每级稳压时间10min,直至加压到设计抗渗压力,稳压2h,检查管片内弧面的渗漏情况,观察侧面渗透高度,作好记录;

  YLG-2.5管片捡漏测试仪加压至0.8Mpa时,恒压2h,检查管片渗水线高度,如不超过管片厚度的1/5即为合格;

  稳压时间内,应保证水压稳定,出现水压回落应及时补压,保证水压保持在规定压力值;

  混凝土管片渗漏检验过程中,若因橡胶密封垫不密实出现渗漏水时,应判定试验失败,重新检验。
